0x00 Reference

ARM中断的使能与除能

0x01 中断简介

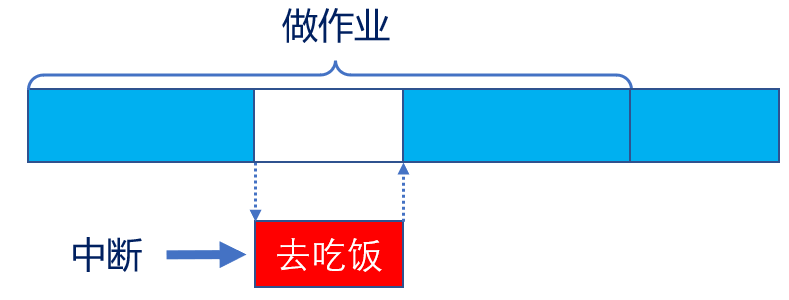

打断CPU执行正常的程序，转而处理紧急程序，然后返回原暂停的程序继续运行，就叫中断

中断的作用和意义

实时控制 在确定时间内对相应事件作出响应，如：温度监控
故障处理 检测到故障，需要第一时间处理，如：电梯门夹人了
数据传输 不确定数据何时会来，如：串口数据接收

中断的意义：高效处理紧急程序，不会一直占用CPU资源

0x02 Cortex-M3的中断

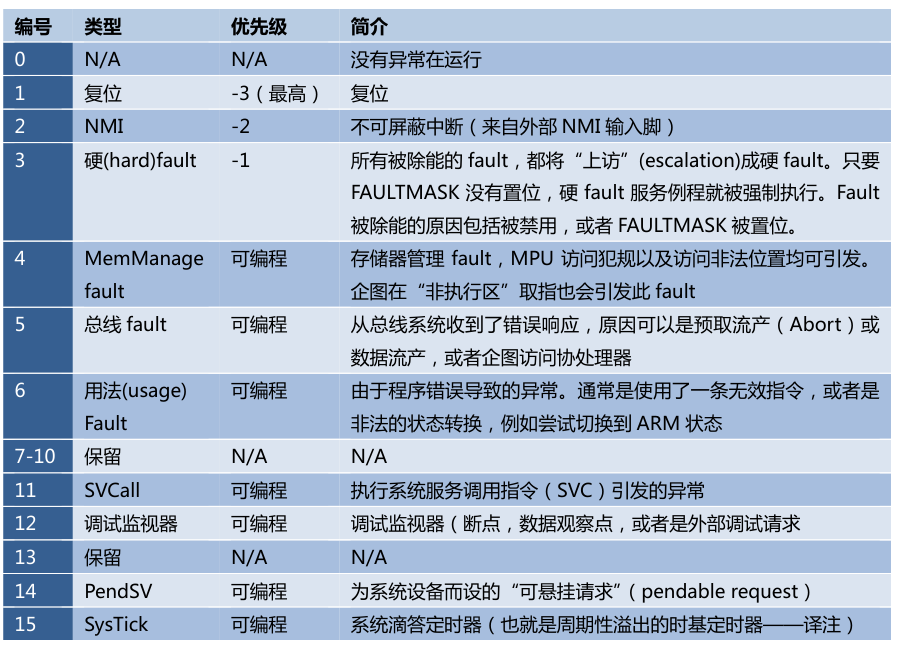

-1- 中断类型

CM3内核的NVIC最高支持256个中断，也就是有0~255个中断号，其中前16个（0~15）为内核中断，也叫系统中断，后面的240个中断号全部都为外部中断。芯片厂商可以精简设计，所以做成芯片后，支持的外部中断数量往往不到240个

在 NVIC 的中断控制及状态寄存器中，有一个 VECTACTIVE 位段；另外，还有一个特殊功能寄存器 IPSR。在它们二者的里面，都记录了当前正服务中断号

当一个中断触发了但是不能被立即响应时，就处于“悬起”状态（pending）。出现“悬起”的原因可能是CPU正在执行更高优先级的中断，也可能是该中断被除能了。处于pending状态的中断，会有一个对应的悬起状态寄存器来保存这个中断请求，直到这个中断请求能够被响应。

-2- 中断优先级

当有多个中断同时请求响应时，哪一个应该被优先响应由中断的优先级决定。

CM3 支持中断嵌套，使得高优先级异常可以抢占(preempt)低优先级异常。比如CPU正在响应一个低优先级的中断时，又触发了一个高优先级的中断，那CPU将会暂时放弃响应此低优先级中断，转而先去响应高优先级中断，这就是中断嵌套。

有 3 个系统中断复位，NMI 以及硬 fault，它们有固定的优先级，并且它们的优先级号是负数，从而高于所有其它中断。所有其它中断的优先级则都是可编程的

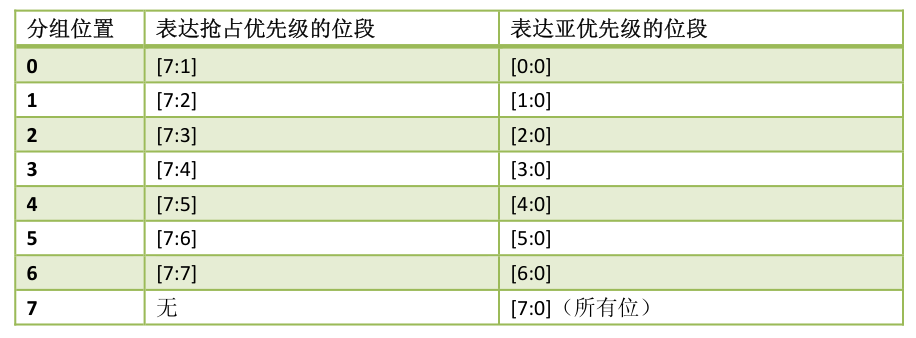

CM3用8位来表达优先级，所以最高支持2^8=256级优先级，并且将优先级分为了 抢占优先级 和 响应优先级（也叫亚优先级/子优先级）。

抢占优先级：高抢占优先级可以打断正在执行的低抢占优先级中断
响应优先级：两个抢占优先级相同的中断同时触发时，响应优先级高的先执行，但是不能互相打断

CM3规定至少需要用一位来表示响应优先级，所以抢占优先级最多只能有128个

优先级的数量是可裁剪的，几位表示抢占优先级，几位表示响应优先级是由芯片厂商决定的

-3- 向量表

当中断发生时，CPU需要知道如何响应中断，也就是需要找到中断服务函数。中断服务函数的入口地址就被记录在向量表中。

默认情况下，向量表被放在0地址处，并且每个地址占4个字节。但是CM3支持向量表重定向。为了实现这个功能，NVIC 中有一个寄存器，称为“向量表偏移量寄存器”（在地址 0xE000_ED08 处），通过修改它的值就能重新定位向量表。

如果需要动态地更改向量表，则对于任何器件来说，向量表的起始处都必须包含以下向量：

主堆栈指针（MSP）的初始值
复位向量
NMI
硬 fault 服务例程

可以在 SRAM 中开出一块用于存储向量表。然后在引导完成后，就可以启用内存中的向量表，从而实现向量可动态调整的功能

-4- SVC 和 PendSV

SVC（SuperVisor Call,系统调用中断）和 PendSV（Pendable Service Call，可悬起系统调用）多用于带操作系统的软件开发中。

4-1 SVC的用法

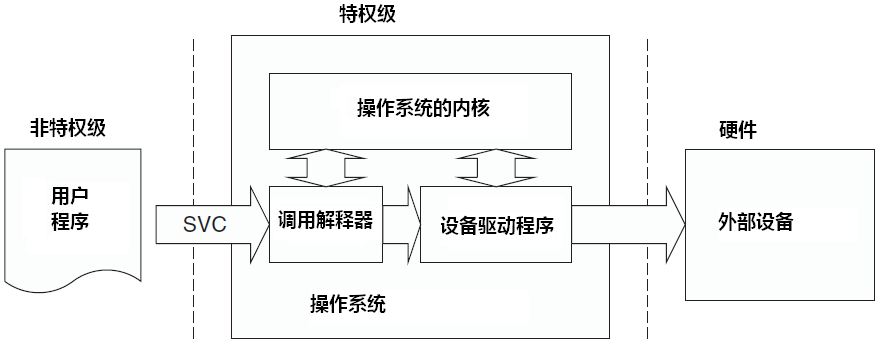

操作系统抽象了抽象硬件，程序无法直接操作硬件，当用户程序想操作硬件时，就会生成SVC中断，CPU响应SVC中断服务函数，在这个中断服务函数里再去执行相应的操作系统函数，完成用户程序的请求。

SVC异常是必须立即得到响应的，如果因为CPU在响应更高优先级的中断而导致SVC中断无法立即响应，则会抛出一个硬fault异常中断

4-2 PendSV的用法

PendSV中断不要求被立即响应，它可以被“悬起”。PendSV通常被用在OS的上下文切换中。

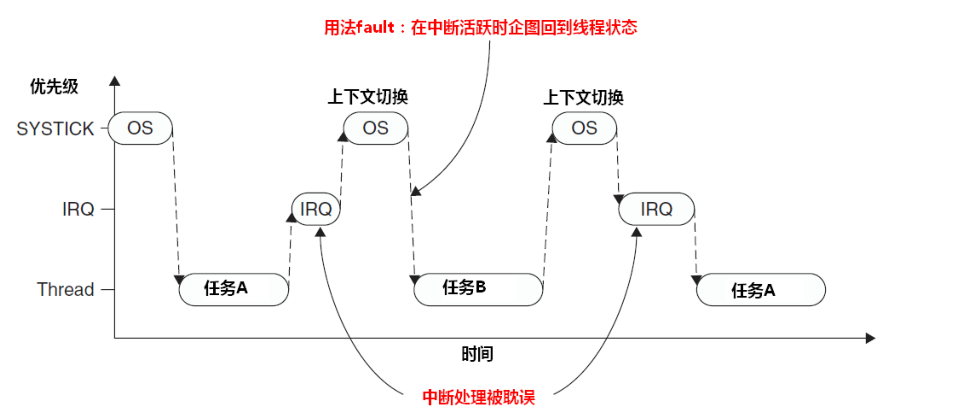

在OS的时间片轮转调度中，通常会有个SysTick中断用来切换任务，在没有PendSV的情况下，如果在响应中断服务时，触发了SysTick中断抢占了ISR进行任务切换，OS 在某中断活跃时尝试切入线程模式，将抛出用法 fault 异常。

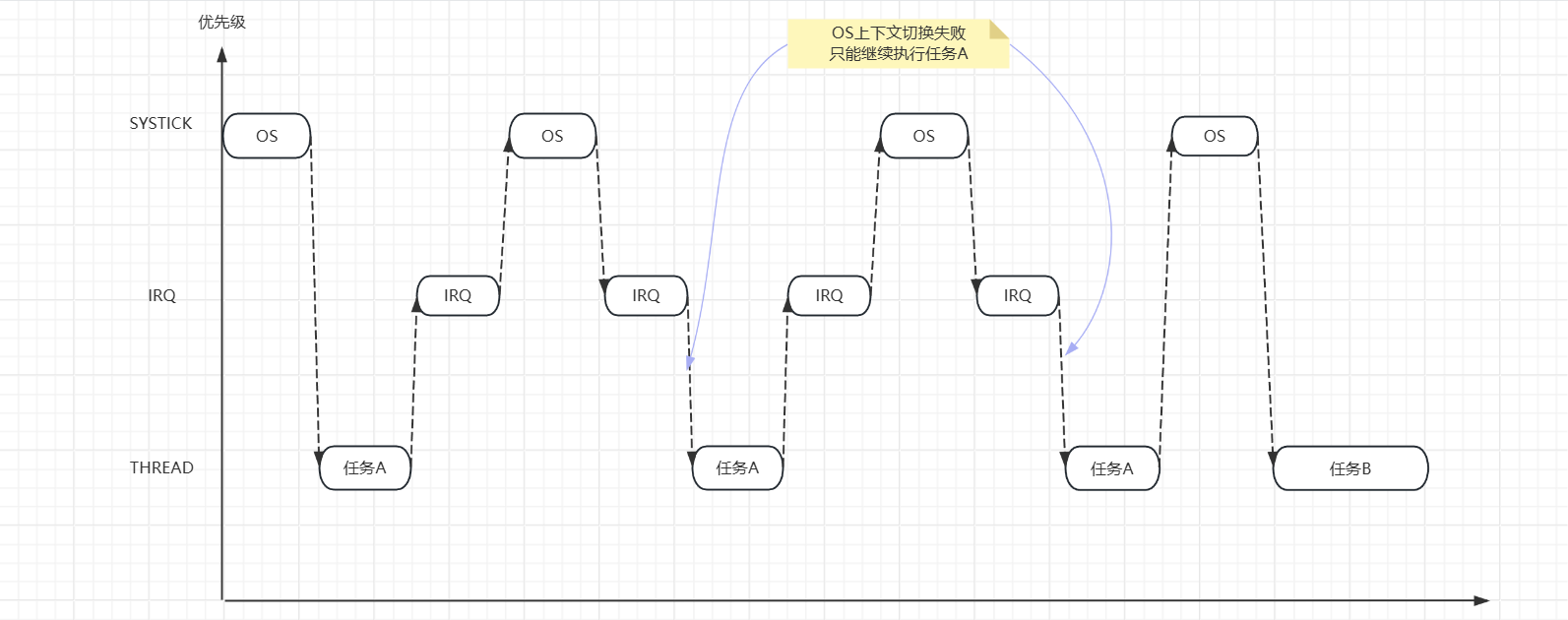

为了处理此问题，在早期的OS中，大多会检测当前是否有中断在活跃中，只有没有任何中断需要响应时，才执行上下文切换。然而，这种方法的弊端在于，它可以把任务切换动作拖延很久（因为如果抢占了 IRQ，则本次 SysTick 在执行后不得作上下文切换，只能等待下一次 SysTick 异常）

有了PendSV就可以完美解决此问题，PendSV 异常会自动延迟上下文切换的请求，直到其它的 ISR 都完成了处理后才放行。为实现这个机制，需要把 PendSV 编程为最低优先级的中断。如果 OS 检测到某 IRQ 正在活动并且被 SysTick 抢占，它将悬起一个 PendSV 异常，
以便缓期执行上下文切换。

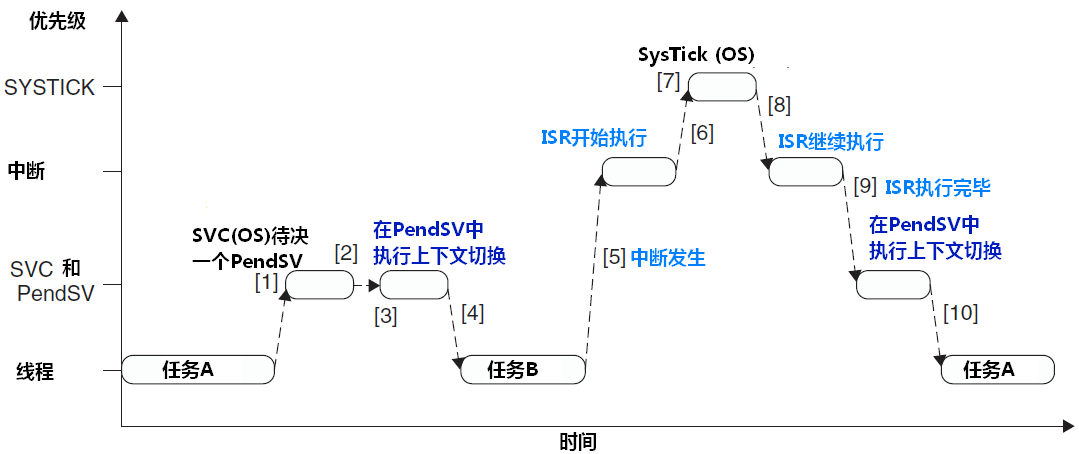

任务 A 呼叫 SVC 来请求任务切换（例如，等待某些工作完成）

OS 接收到请求，做好上下文切换的准备，并且挂起一个 PendSV 中断。

当 CPU 退出 SVC 后，它立即进入 PendSV，从而执行上下文切换。

当 PendSV 执行完毕后，将返回到任务 B，同时进入线程模式。

发生了一个中断，并且中断服务程序开始执行

在 ISR 执行过程中，发生 SysTick 异常，并且抢占了该 ISR。

OS 执行必要的操作，然后挂起 PendSV 中断以作好上下文切换的准备。

当 SysTick 退出后，回到先前被抢占的 ISR 中，ISR 继续执行

ISR 执行完毕并退出后，PendSV 服务例程开始执行，并且在里面执行上下文切换

当 PendSV 执行完毕后，回到任务 A，同时系统再次进入线程模式。

0x03 NVIC

CM3实现中断的核心是NVIC（Nested Vectored Interrupt Controller），嵌套向量中断控制器。NVIC 的寄存器以存储器映射的方式来访问，除了包含控制寄存器和中断处理的控制逻辑之外，NVIC 还包含了 MPU的控制寄存器、SysTick 定时器以及调试控制。

NVIC 的访问地址是 0xE000_E000。所有 NVIC 的中断控制/状态寄存器都只能在特权级下访问。不过有一个例外——软件触发中断寄存器可以在用户级下访问以产生软件中断。

-1- 中断寄存器

每个外部中断都在NVIC的下列寄存器中“挂号”：

使能与除能寄存器
悬起与“解悬”寄存器
优先级寄存器
活动状态寄存器

此外，下列寄存器也对中断处理有重大影响：

异常掩蔽寄存器（PRIMASK, FAULTMASK 以及 BASEPRI）
向量表偏移量寄存器
软件触发中断寄存器
优先级分组位段

1-1 使能与除能中断寄存器

SETENAs：0xE000_E100 - 0xE000_E11C

CLRENAs：0xE000_E180 - 0xE000_E19C

中断的使能与除能分别使用各自的寄存器来控制，而不是使用一个位的0和1来分别代表关闭和打开。欲使能一个中断，你需要写 1 到对应 SETENA 的位中；欲除能一个中断，你需要写 1 到对应的 CLRENA 位中；如果往它们中写 0，不会有任何效果。

中断使能寄存器SETENA也叫ISER，中断除能寄存器CLRENA也叫ICER

如果将一个向一个中断的使能寄存器和除能寄存器都写1会怎么样呢？

正是因为使能和除能是不同的寄存器，所以不可能同时向两个寄存器中写值，必然存在一个先后顺序，具体的结果就与最后写入的值有关了

ARM中断的使能与除能

SETENA 位和 CLRENA 位可以有 240 对，对应的 32 位寄存器可以有 8 对。但是在特定的芯片中，只有该芯片实现的中断，其对应的位才有意义。因此，如果你使用的芯片只支持 32 个中断，则只有 SETENA0/CLRENA0 才需要使用。SETENA/CLRENA 可以按字/半字/字节的方式来访问。又因为前 16 个异常已经分配给系统异常，外部中断的中断号是从16开始的，所以寄存器控制的中断号也是从16开始的

1-2 悬起与解悬中断寄存器

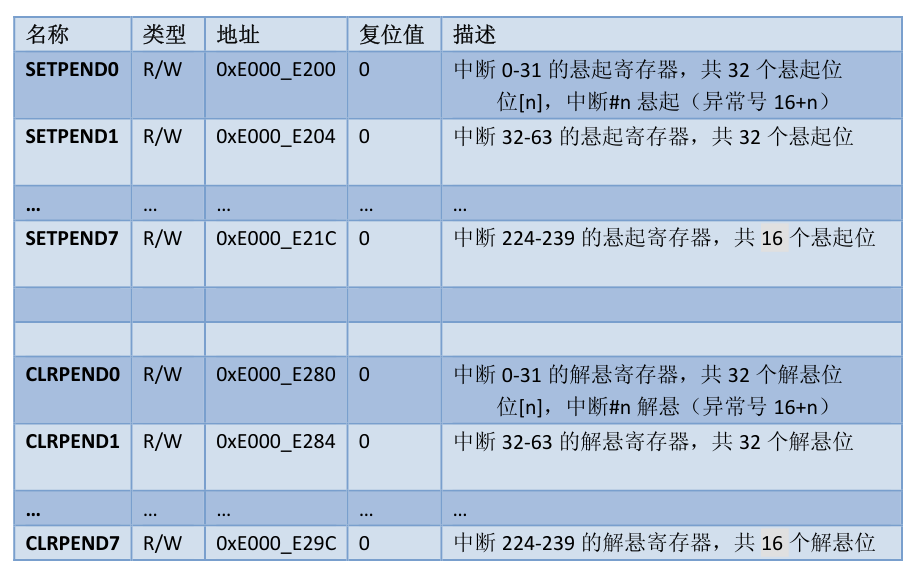

SETPENDs：0xE000_E200 - 0xE000_E21C

CLRPENDs：0xE000_E280 - 0xE000_E29C

如果中断发生时，正在处理同级或高优先级异常，或者被掩蔽，则中断不能立即得到响应。此时中断被悬起。中断的悬起状态可以通过“中断设置悬起寄存器(SETPEND)”和“中断悬起清除寄存器(CLRPEND)”来读取，还可以写它们来手工悬起中断。

悬起寄存器和“解悬”寄存器也可以有 8 对，其用法和用量都与前面的使能/除能中断寄存器完全相同

1-3 优先级寄存器

外部中断优先级寄存器IPR：0xE000_E400 - 0xE000_E4EF

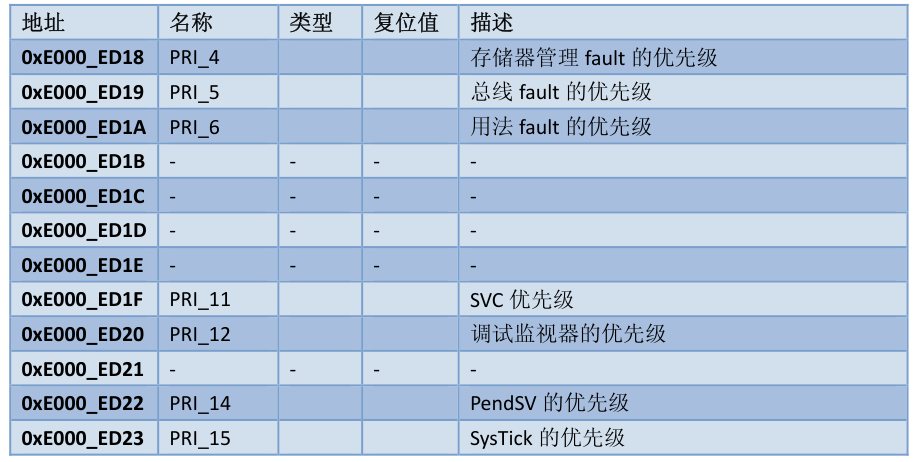

系统中断优先级寄存器SHPR：0xE000_ED18 - 0xE000_ED23

每个中断有都有一个8位的优先级寄存器来存储此中断的优先级。每个寄存器占用 8 位，但是允许最少只使用最高 3 位。4 个相临的优先级寄存器拼成一个 32 位寄存器。按照优先级位数的配置，会将8位分为抢占优先级和响应优先级。

优先级寄存器都可以按字节访问，当然也可以按半字/字来访问。有意义的优先级寄存器数目由芯片厂商实现的中断数目决定

1-4 活动状态寄存器

ACTIVE 寄存器族: 0xE000_E300 - 0xE000_E31C

每个外部中断都有一个活动状态位。在处理器执行了其 ISR 的第一条指令后，它的活动位就被置 1，并且直到 ISR 返回时才硬件清零。由于支持嵌套，允许高优先级异常抢占某个ISR。然而，哪怕一个中断被抢占，其活动状态也依然为 1

1-5 PRIMASK寄存器

PRIMASK寄存器用来屏蔽除了NMI和硬fault之外的其他中断，PRIMASK寄存器只有1位，写1就是屏蔽其他中断，写0就是恢复

MOVS   R0,#1
MSR    PRIMASK,  R0;//屏蔽所有可屏蔽中断

MOVS   R0,#0
MSR    PRIMASK,  R0;//恢复所有可屏蔽中断

为什么要使用MSR指令而不是MOV指令写入PRIMASK寄存器呢？

因为PRIMASK寄存器是一个特殊寄存器（系统寄存器），所以MOV不能直接操作PRIMASK寄存器。对于特殊寄存器，ARM提供了专门的指令MSR（Move to Special Register）和MRS（Move from Special Register），所以往PRIMASK写值要使用MSR指令。

通过CPS指令可以快速完成上述指令

1 2	`CPSID i;关中断 CPSIE i;开中断`

1-6 FAULTMASK寄存器

FAULTMASK的作用与PRIMASK的相似，它会连同硬FAULT一起屏蔽，只剩下NMI不可屏蔽。但要注意的是，FAULTMASK会在异常退出时自动清零。

既然FAULTMASK屏蔽了异常，那异常怎么会退出呢？

FAULTMASK的屏蔽作用是临时的，它不会影响已经发生的异常。如果一个异常在FAULTMASK被设置之前已经发生，那么异常处理程序会按照正常的流程执行。在异常处理程序执行完毕后，处理器会返回到异常发生前的状态，继续执行程序。

1-7 BASEPRI寄存器

如果需要对中断屏蔽进行更精细的控制——只屏蔽优先级低于某一阈值的中断，那就需要用到BASEPRI寄存器。优先级在数字上大于BASEPRI寄存器的中断会被屏蔽，如果往BASEPRI寄存器中写0，那将表示关闭此功能，BASEPRI将停止屏蔽任何中断

1-8 其他特殊寄存器

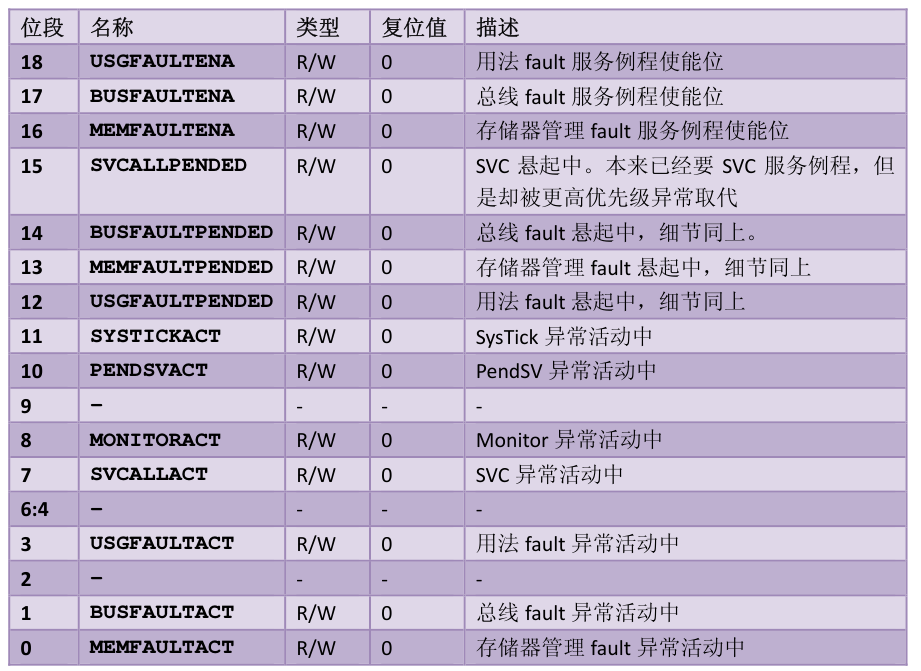

系统Handler控制及状态寄存器SHCSR：0xE000_ED24

中断控制及状态寄存器ICSR：0xE000_ED04

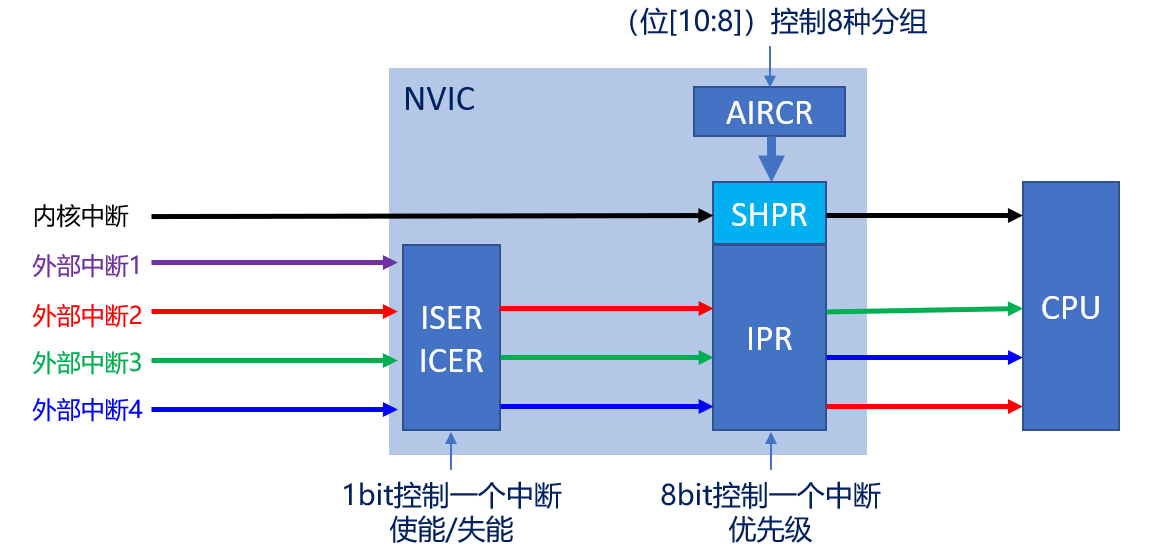

-2- NVIC工作原理

0x04 STM32的中断

-1- STM32的中断个数

CM3支持240个外部中断，而STM32F1系列只支持了其中的60个

具体参考《STM32F10xxx 参考手册_V10（中文版）.pdf》的 9.1.2 小节

-2- STM32的优先级分组

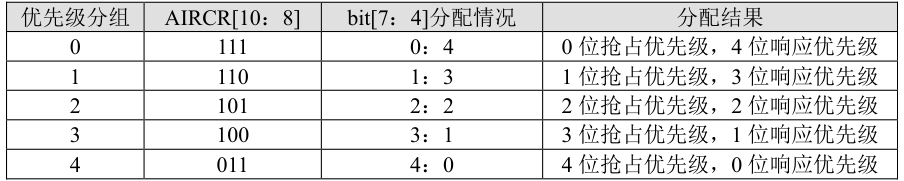

STM32支持16个优先级，具体由AIRCR寄存器控制

前面CM3中断中要求至少要有一位分配给响应优先级，而STM32却可以全部为抢占优先级，是因为STM32没有沾满所有的优先级分组

-3- STM32 GPIO外部中断简图

-4- 相关函数

STM32 NVIC相关函数被封装在 stm32f1xx_hal_cortex.c 文件中

4-1 HAL_NVIC_SetPriorityGrouping

用于设置中断优先级分组

1	`void HAL_NVIC_SetPriorityGrouping(uint32_t PriorityGroup)`

唯一参数是优先级分组情况，也就是写入AIRCR[10:8]的数，可选

#define NVIC_PRIORITYGROUP_0         0x00000007U /*!< 0 bits for pre-emption priority
                                                      4 bits for subpriority */
#define NVIC_PRIORITYGROUP_1         0x00000006U /*!< 1 bits for pre-emption priority
                                                      3 bits for subpriority */
#define NVIC_PRIORITYGROUP_2         0x00000005U /*!< 2 bits for pre-emption priority
                                                      2 bits for subpriority */
#define NVIC_PRIORITYGROUP_3         0x00000004U /*!< 3 bits for pre-emption priority
                                                      1 bits for subpriority */
#define NVIC_PRIORITYGROUP_4         0x00000003U /*!< 4 bits for pre-emption priority

4-2 HAL_NVIC_SetPriority

用于设置中断的抢占优先级和响应优先级

1	`void HAL_NVIC_GetPriority(IRQn_Type IRQn, uint32_t PriorityGroup, uint32_t pPreemptPriority, uint32_t pSubPriority)`

第一个参数是中断号，IRQn_Type 定义的枚举类型，定义在 stm32f103xe.h

typedef enum
{
/******  Cortex-M3 Processor Exceptions Numbers ***************************************************/
  NonMaskableInt_IRQn         = -14,    /*!< 2 Non Maskable Interrupt                             */
  HardFault_IRQn              = -13,    /*!< 3 Cortex-M3 Hard Fault Interrupt                     */
  MemoryManagement_IRQn       = -12,    /*!< 4 Cortex-M3 Memory Management Interrupt              */
  BusFault_IRQn               = -11,    /*!< 5 Cortex-M3 Bus Fault Interrupt                      */
  UsageFault_IRQn             = -10,    /*!< 6 Cortex-M3 Usage Fault Interrupt                    */
  SVCall_IRQn                 = -5,     /*!< 11 Cortex-M3 SV Call Interrupt                       */
  DebugMonitor_IRQn           = -4,     /*!< 12 Cortex-M3 Debug Monitor Interrupt                 */
  PendSV_IRQn                 = -2,     /*!< 14 Cortex-M3 Pend SV Interrupt                       */
  SysTick_IRQn                = -1,     /*!< 15 Cortex-M3 System Tick Interrupt                   */

/******  STM32 specific Interrupt Numbers *********************************************************/
  WWDG_IRQn                   = 0,      /*!< Window WatchDog Interrupt                            */
  PVD_IRQn                    = 1,      /*!< PVD through EXTI Line detection Interrupt            */
  TAMPER_IRQn                 = 2,      /*!< Tamper Interrupt                                     */
  RTC_IRQn                    = 3,      /*!< RTC global Interrupt                                 */
  FLASH_IRQn                  = 4,      /*!< FLASH global Interrupt                               */
  RCC_IRQn                    = 5,      /*!< RCC global Interrupt                                 */
  EXTI0_IRQn                  = 6,      /*!< EXTI Line0 Interrupt                                 */
  ...
  DMA2_Channel4_5_IRQn        = 59,     /*!< DMA2 Channel 4 and Channel 5 global Interrupt        */
} IRQn_Type;

第二个参数为抢占优先级，可选0~15
第三个参数为响应优先级，可选0~15

4-3 HAL_NVIC_EnableIRQ

用于使能中断

1	`void HAL_NVIC_EnableIRQ(IRQn_Type IRQn);`

唯一参数是中断号，IRQn_Type 定义的枚举类型，定义在 stm32f103xe.h

4-4 HAL_NVIC_disableIRQ

用于除能中断

1	`void HAL_NVIC_disableIRQ(IRQn_Type IRQn);`

唯一参数是中断号，IRQn_Type 定义的枚举类型，定义在 stm32f103xe.h

4-5 HAL_NVIC_SystemReset

用于实现软复位

1	`void HAL_NVIC_SystemReset(void);`
