STM32学习笔记4——GPIO

本文最后更新于：2024年11月4日 晚上

0x00 Reference

0x01 GPIO简介

GPIO(General Purpose Input Output)，即通用输入输出端口，负责采集外部器件的信息或者控制外部器件工作，即输入输出

1-1 GPIO特点

  1. 不同型号，IO口数量可能不一样，可通过选型手册快速查询

  2. 快速翻转，每次翻转最快只需要两个时钟周期（F1最高速度可以到50Mhz）

  3. 每个IO口都可以做中断

  4. 支持8种工作模式

1-2 GPIO电气特性

  1. STM32工作电压范围?

    2V ~ 3.6V

  2. GPIO识别电压范围？

    COMS端口：-0.3V ≤ V(IL) ≤ 1.164V ，1.833V ≤ V(IH) ≤ 3.6V

    TLL端口（FT标记）:兼容5V

  3. GPIO输出电流?

    单个IO，最大25mA

1-3 GPIO引脚分布类型

  1. 电源引脚

  2. 晶振引脚

  3. 复位引脚

  4. 下载引脚

  5. BOOT引脚

  6. GPIO引脚

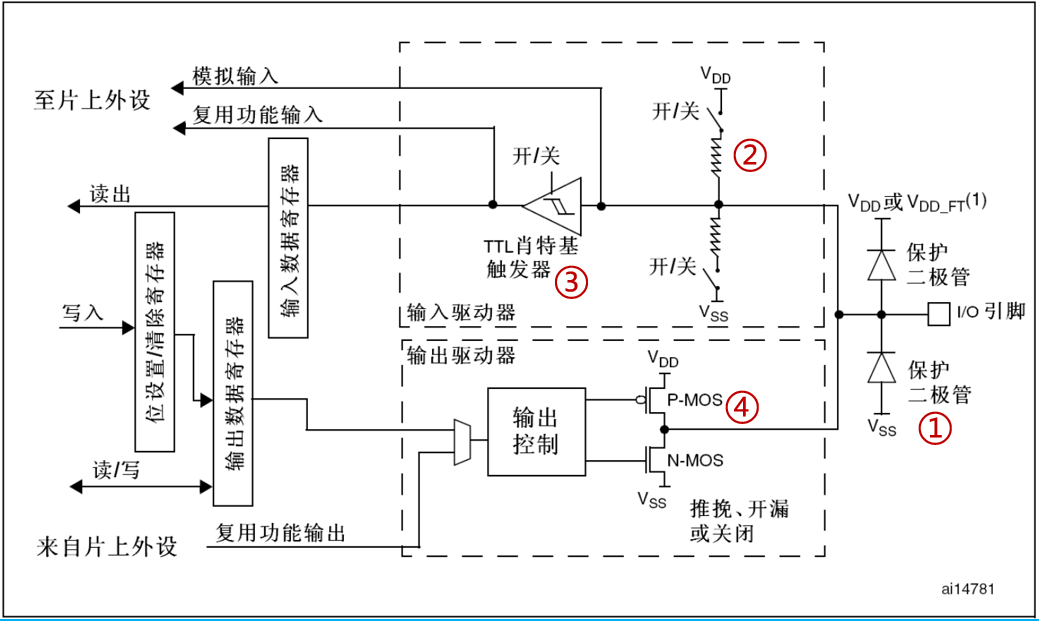

0x02 IO端口基本结构介绍


① 保护二极管

保证了引脚只有在Vss到Vdd之间的电压信号才能传入IO端口内部

② 内部上拉、下拉电阻（30k~50k欧 )

用来设置IO口默认电平

③ 施密特触发器

用来整形输入电路

④ P-MOS & N-MOS管

用来控制输出电平

2-1 施密特触发器简介

施密特触发器就是一种整形电路，可以将非标准方波，整形成方波


特点：

  • 当输入电压高于正向阈值电压，输出为高；

  • 当输入电压低于负向阈值电压，输出为低；

  • 当输入在正负向阈值电压之间，输出不改变。

作用：整形！如正弦波转方波

2-2 P-MOS & N-MOS管简介

MOS管是压控型元件，通过控制栅源电压（ Vgs ）来实现导通或关闭。



G：栅极
S：源极
D：漏极

P-MOS：Vgs<0，导通
N-MOS：Vgs>0，导通

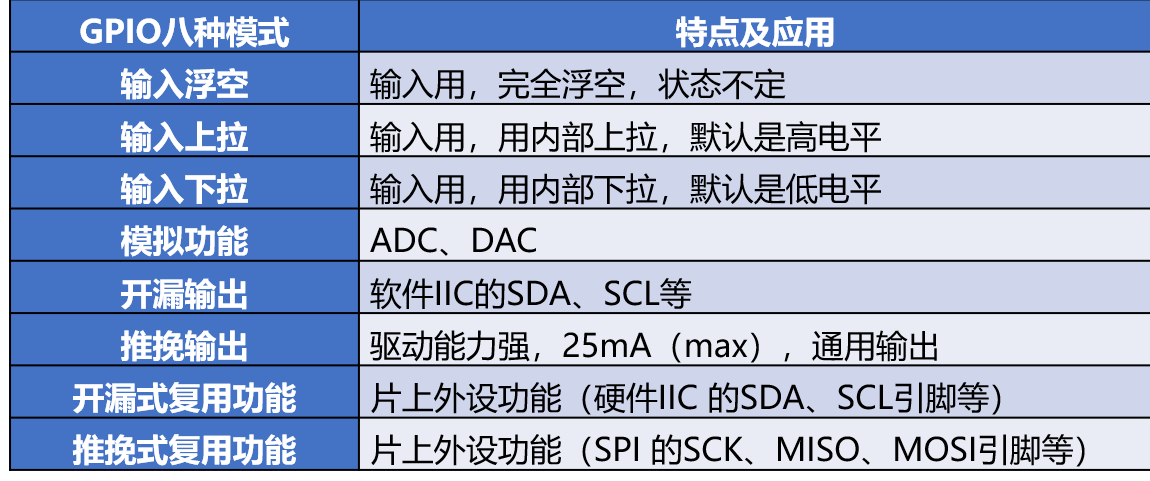

0x03 GPIO的八种模式

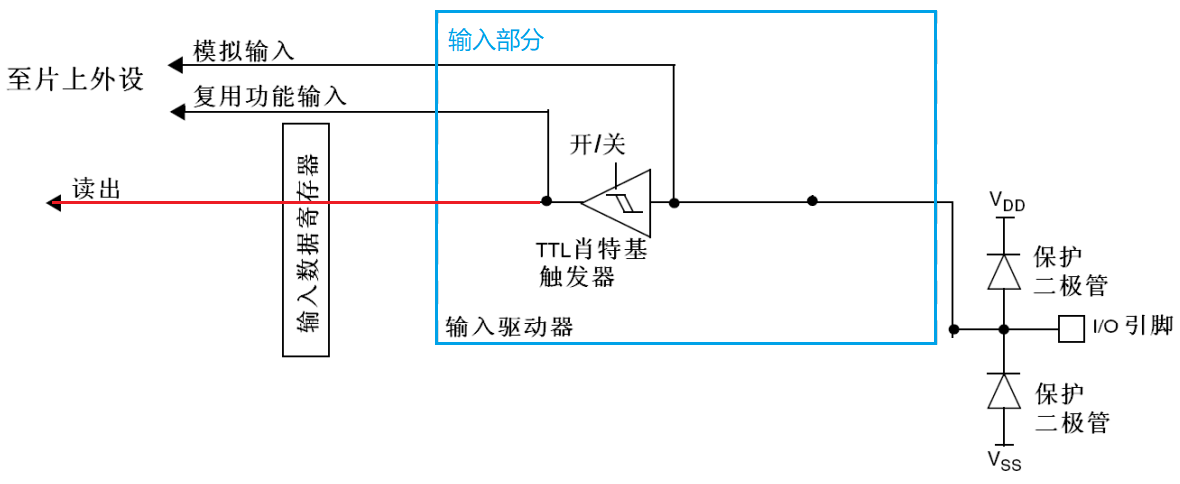

3-1 输入浮空

image-20241104222755793

①上拉电阻关闭
②下拉电阻关闭
③施密特触发器打开
④双MOS管不导通

特点：空闲时，IO状态不确定，由外部环境决定，可以用于按键检测等场景

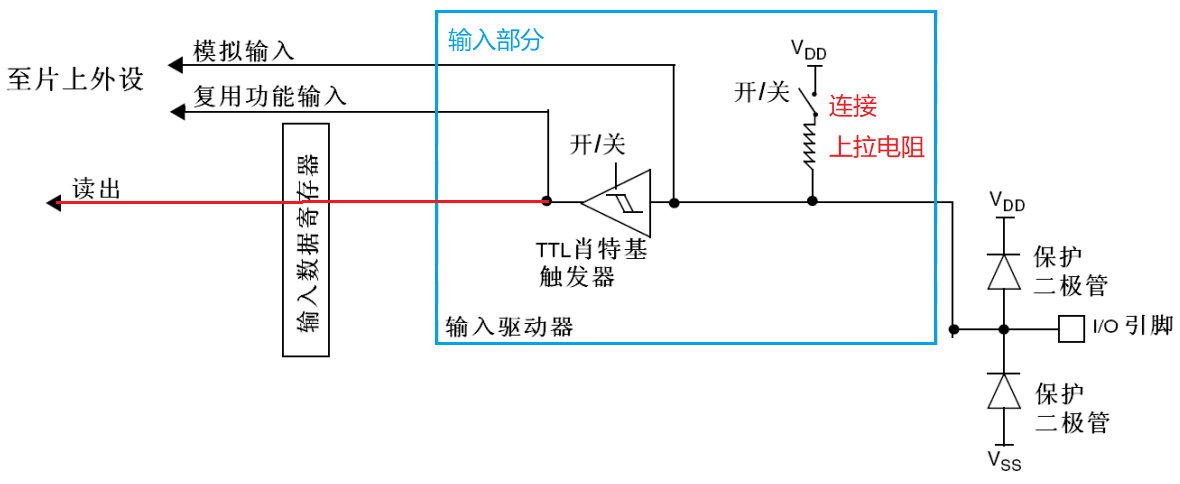

3-2 输入上拉

image-20241104222906176

①上拉电阻打开
②下拉电阻关闭
③施密特触发器打开
④双MOS管不导通

特点：空闲时，IO呈现高电平；由于内部上拉电阻阻值大，电流小，不适合做驱动

3-3 输入下拉

image-20241104223039869

①上拉电阻关闭
②下拉电阻打开
③施密特触发器打开
④双MOS管不导通

特点：空闲时，IO呈现低电平，同输入上拉一样，不适合做电流型驱动

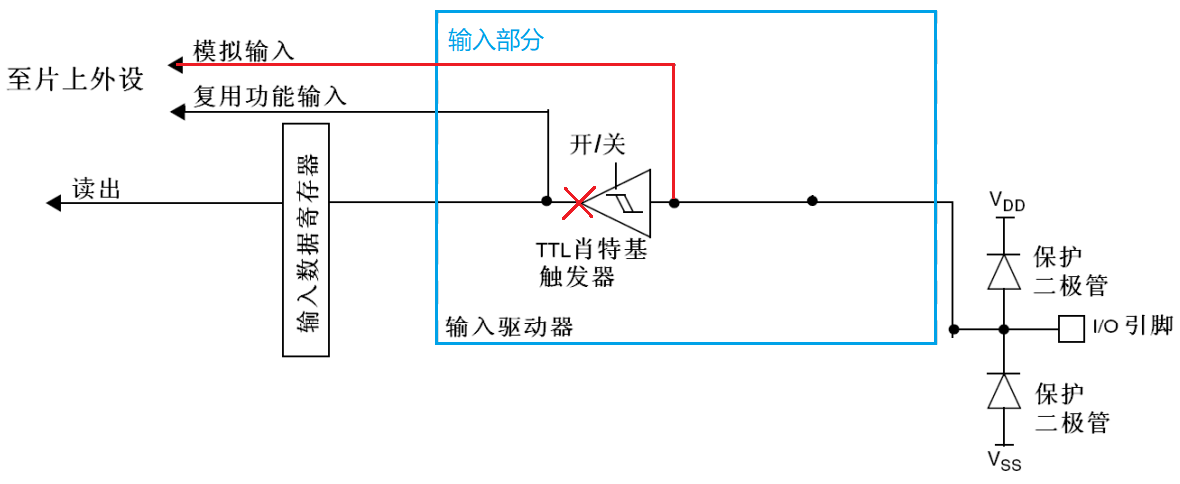

3-4 模拟功能

image-20241104223126451

①上拉电阻关闭
②下拉电阻关闭
③施密特触发器关闭
④双MOS管不导通

特点：专门用于模拟信号输入或输出，如：ADC和DAC

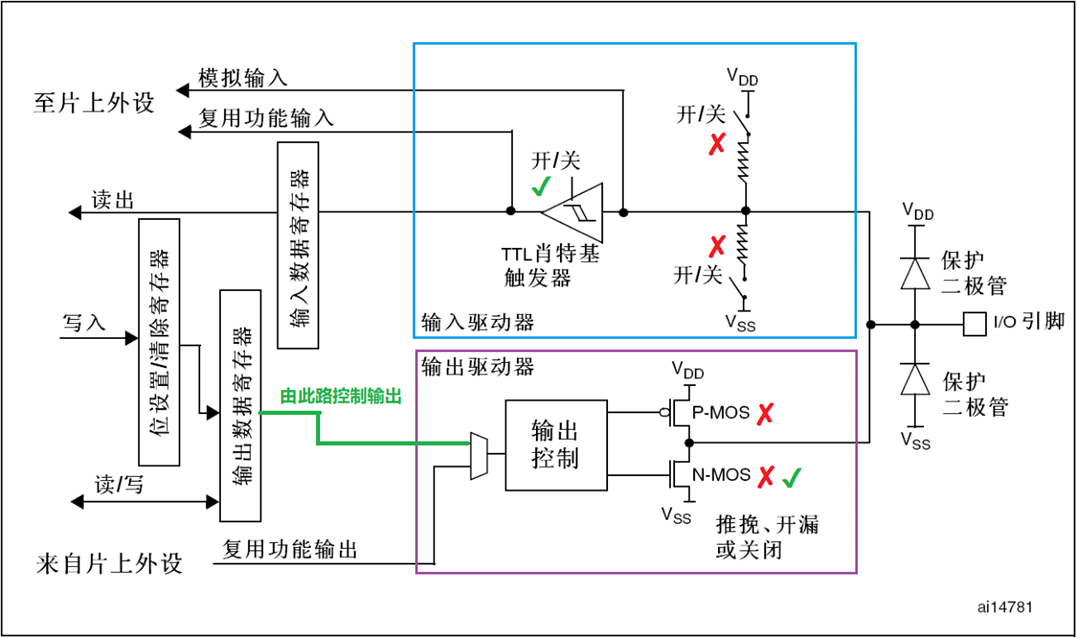

3-5 开漏输出


①上拉电阻关闭
②下拉电阻关闭
③施密特触发器打开
④P-MOS管始终不导通
⑤往ODR对应位写0，N-MOS管导通，写1则N-MOS管不导通的

特点：

  1. 内部只能输出低电平Vss和高阻态，输出高电平需要外部上拉电阻
  2. 施密特触发器打开，可以读取IO口的电平状态

3-6 开漏式复用功能


①上拉电阻关闭
②下拉电阻关闭
③施密特触发器打开
④ P-MOS管始终不导通

**特点： **

  1. 不能输出高电平， 必须有外部（或内部），上拉才能输出高电平

  2. 由其他外设控制输出

3-7 推挽输出

image-20241104223753436

①上拉电阻关闭
②下拉电阻关闭
③施密特触发器打开
④往ODR对应位写0，N-MOS管导通，写1则P-MOS管导通

特点：

  1. 可输出高低电平，驱动能力强
  2. P-MOS和N-MOS只能同时有一个导通
  3. 施密特触发器打开，可以读取IO输入电平

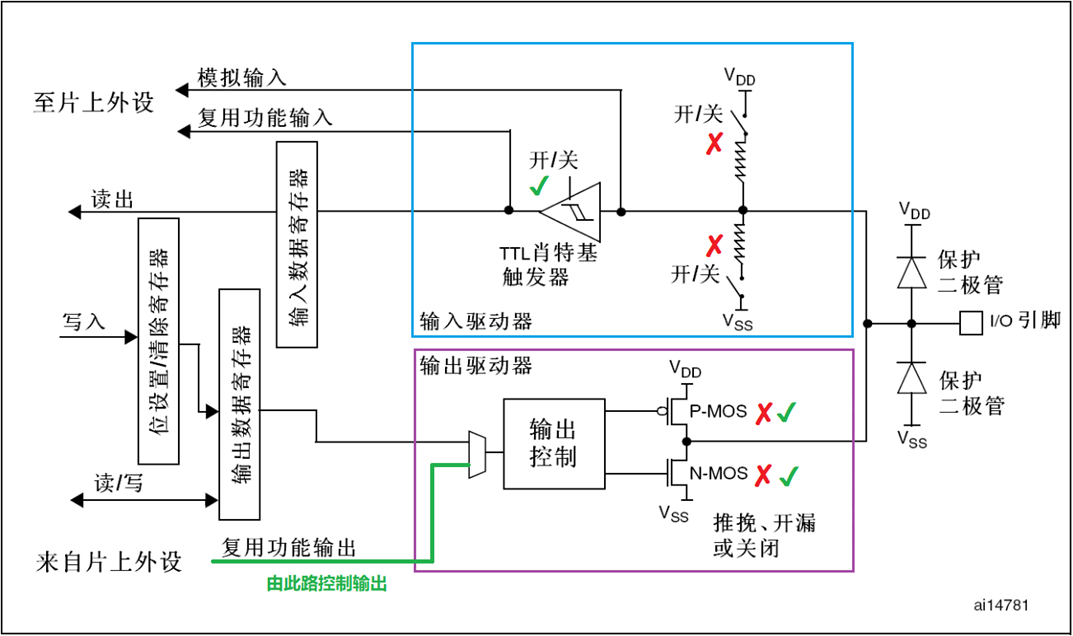

3-8 推挽式复用功能


①上拉电阻关闭
②下拉电阻关闭
③施密特触发器打开

特点：

  1. **可输出高低电平，驱动能力强 **

  2. 由其他外设控制输出

0x04 GPIO寄存器介绍

STM32F1 每组 通用 GPIO 口有 7 个 32 位寄存器控制，包括 ：
2 个 32 位端口配置寄存器（CRL 和 CRH）
2 个 32 位端口数据寄存器（IDR 和 ODR）
1 个 32 位端口置位/复位寄存器（BSRR）
1 个 16 位端口复位寄存器（BRR）
1 个 32 位端口锁定寄存器 (LCKR)

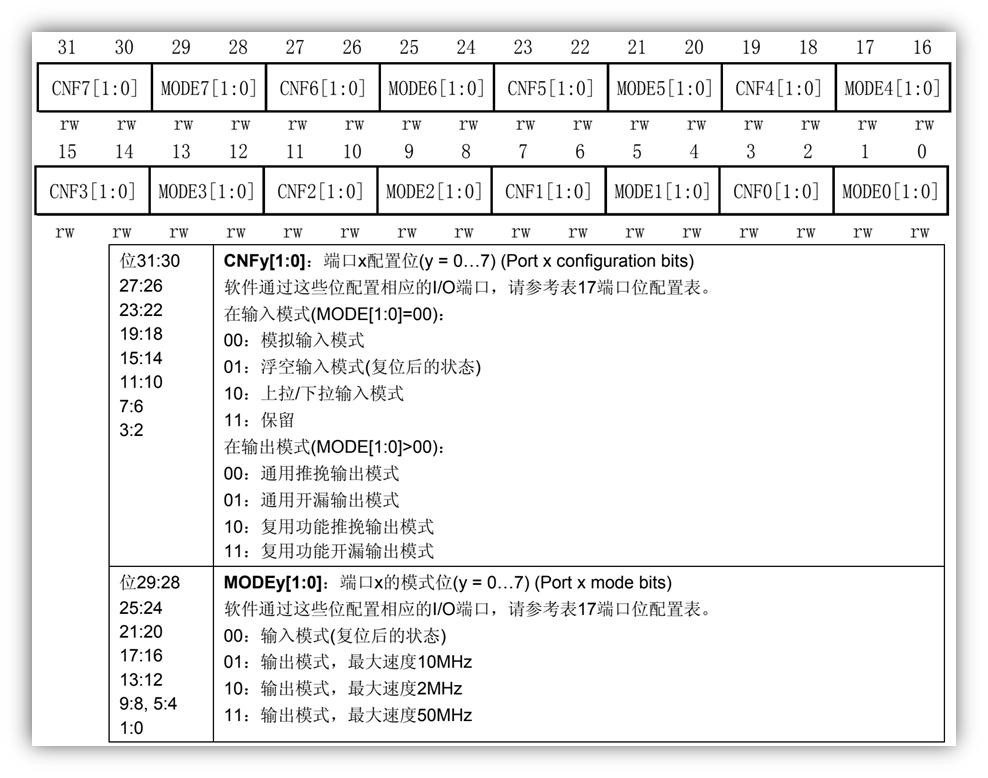

4-1 端口配置低寄存器（GPIOx_CRL）

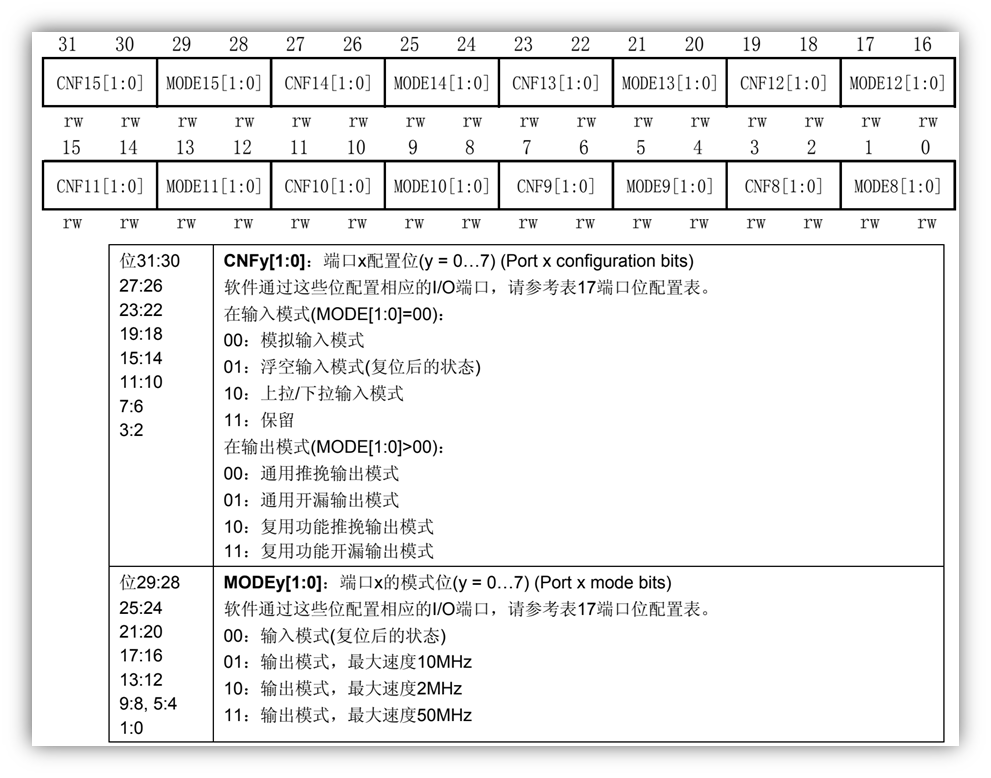

4-2 端口配置高寄存器（GPIOx_CRH）

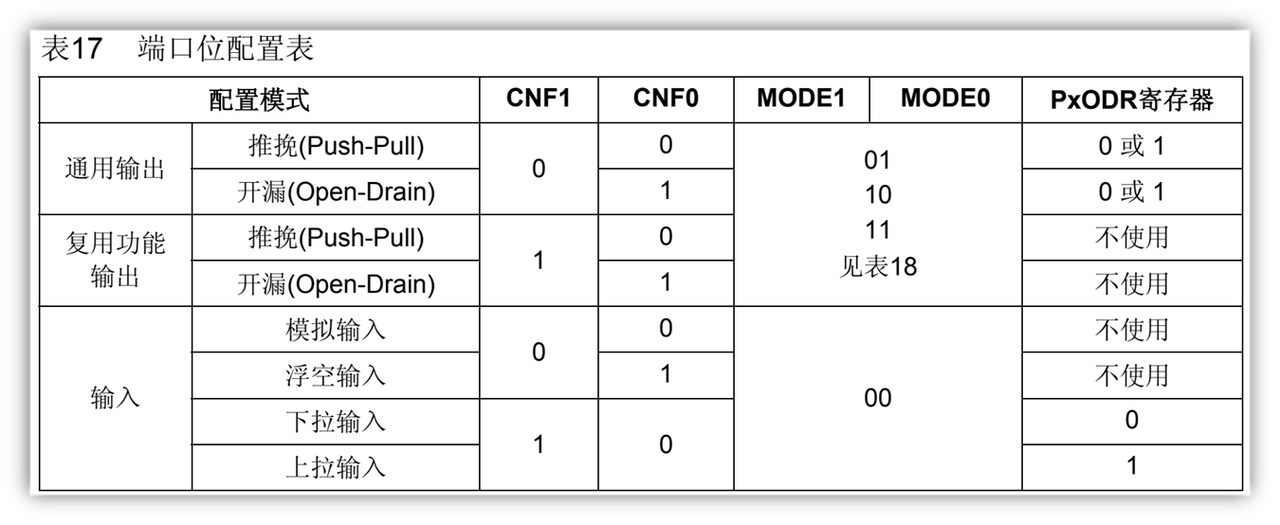

4-3 工作模式配置补充

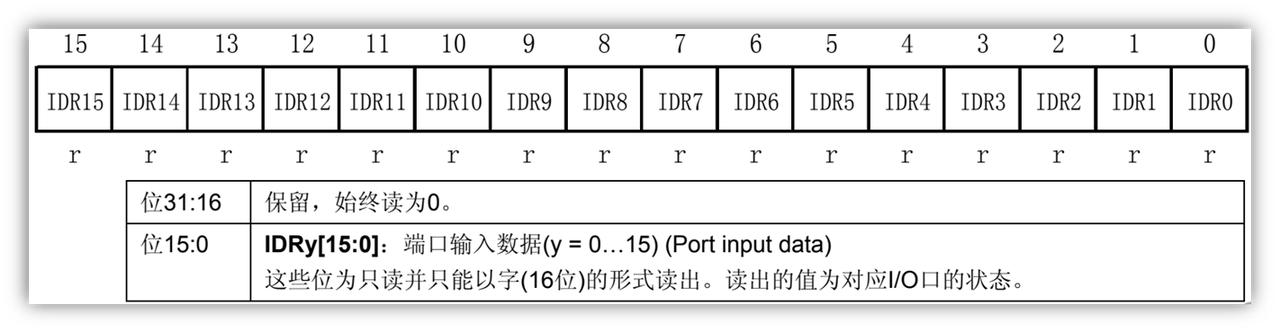

4-4 端口输入数据寄存器（GPIOx_IDR)

用于读取IO引脚输入的电平

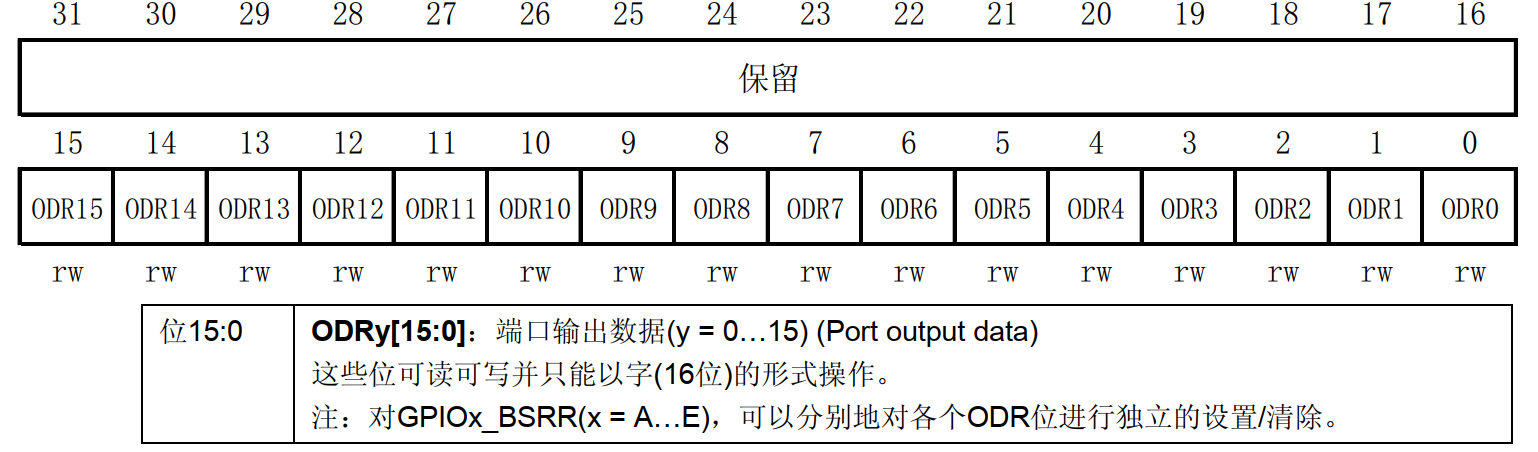

4-5 端口输出数据寄存器（GPIOx_ODR）

该寄存器用于控制 GPIOx 的输出高电平或者低电平

image-20241104224320179

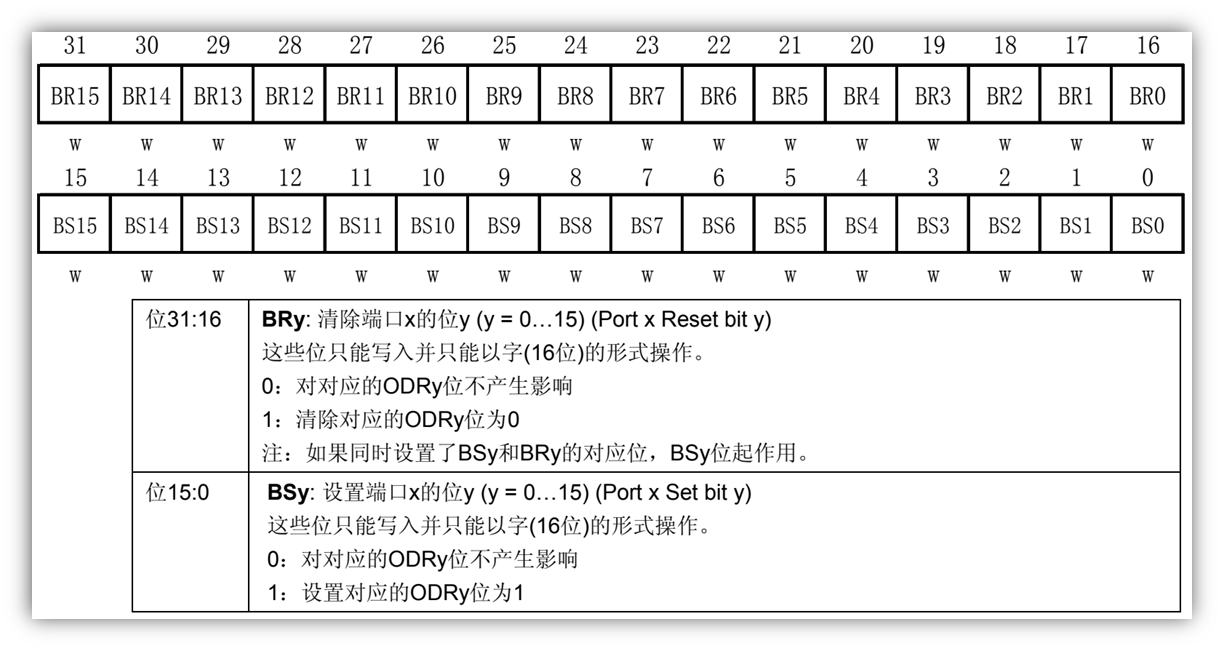

4-6 端口位设置/清除寄存器（GPIOx_BSRR）

用于设置ODR寄存器


4-6 ODR和BSRR寄存器控制输出有什么区别？

首先 BSRR 是只写权限，而 ODR 是可读可写权限。BSRR 寄存器 32 位有效，对于低 16 位，我们往相应的位写 1，那么对应的 IO 口会输出高电平，往相应的位写 0，对 IO 口没有任何影响，高16位作用刚好相反，对相应的位写 1会输出低电平，写 0没有任何影响。

也就是说，对于BSRR寄存器，你写 0 的话，对 IO 口电平是没有任何影响的。我们要设置某个 IO 口电平，只需要相关位设置为 1 即可。而 ODR 寄存器，我们要设置某个 IO 口电平，我们首先需要读出来 ODR 寄存器的值，然后对整个 ODR 寄存器重新赋值来达到设置某个或者某些 IO 口的目的，而 BSRR 寄存器直接设置即可，这在多任务实时操作系统中作用很大。BSRR寄存器还有一个好处，就是 BSRR 寄存器改变引脚状态的时候，不会被中断打断，而 ODR 寄存器有被中断打断的风险。

总的来说，建议使用BSRR寄存器控制输出！

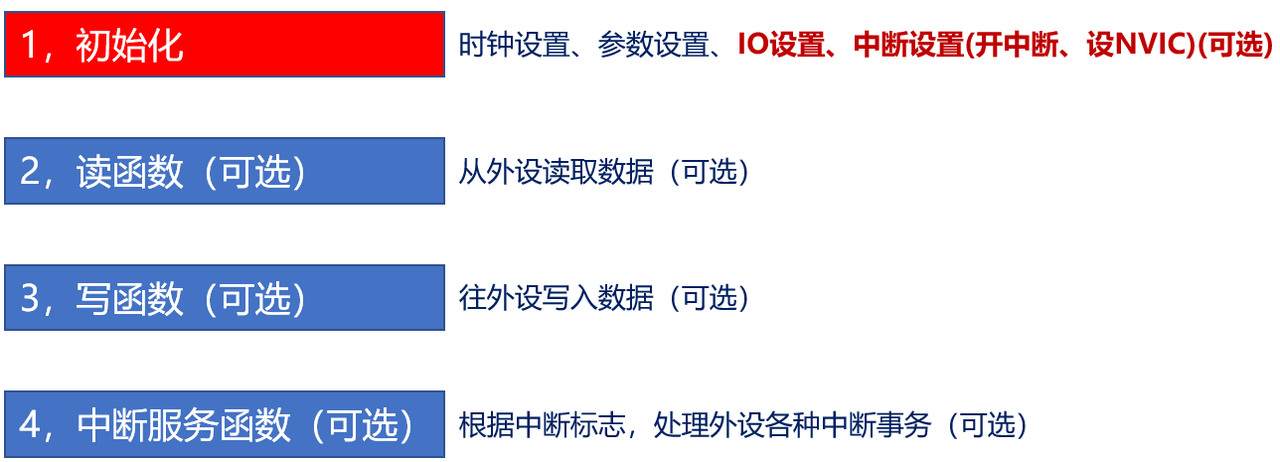

0x05 通用外设驱动模型（四步法）


0x06 GPIO配置步骤

6-1 配置步骤

  1. 使能时钟 __HAL_RCC_GPIOx_CLK_ENABLE()

  2. 设置工作模式 HAL_GPIO_Init()

  3. 设置输出状态（可选） HAL_GPIO_WritePin()、HAL_GPIO_TogglePin()

  4. 读取输入状态（可选） HAL_GPIO_ReadPin()

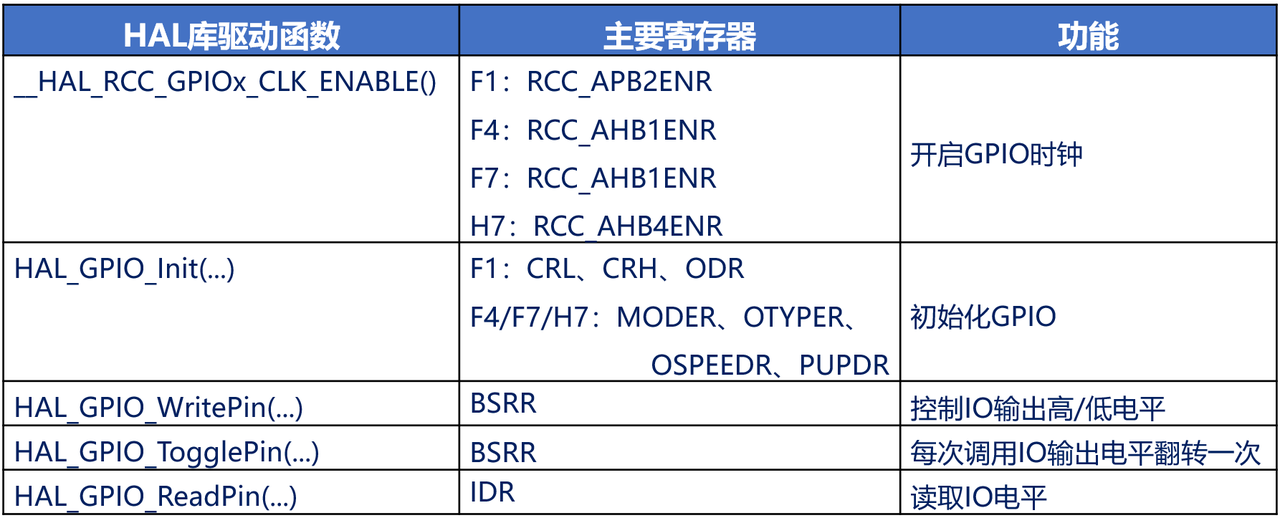

6-2 相关HAL库函数简介


HAL 库中关于 GPIO 的驱动程序在 stm32f1xx_hal_gpio.c 文件以及其对应的头文件。

6.2.1 HAL_GPIO_Init

初始化GPIO口

1
void HAL_GPIO_Init(GPIO_TypeDef  *GPIOx, GPIO_InitTypeDef *GPIO_Init)

  • 第一个入口参数是GPIOx，实际上就是对应的GPIO寄存器组的基地址

    1
    2
    3
    4
    5
    #define GPIOA               ((GPIO_TypeDef *)GPIOA_BASE)
    #define GPIOB               ((GPIO_TypeDef *)GPIOB_BASE)
    #define GPIOC               ((GPIO_TypeDef *)GPIOC_BASE)
    #define GPIOD               ((GPIO_TypeDef *)GPIOD_BASE)
    #define GPIOE               ((GPIO_TypeDef *)GPIOE_BASE)

  • 第二个入口参数是一个结构体指针，其描述了GPIO组下的各引脚的功能

    1
    2
    3
    4
    5
    6
    7
    8
    //define in stm32f1xx_hal_gpio.h
    typedef struct
    {
      uint32_t Pin;        /* 引脚号 */
      uint32_t Mode;       /* 模式设置 */
      uint32_t Pull;       /* 上拉下拉设置 */
      uint32_t Speed;      /* 速度设置 */
    } GPIO_InitTypeDef;

由CubeMX自动生成的配置GPIO的代码示例如下

1
2
3
4
5
6
GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3
                        |GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6|GPIO_PIN_7;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

6.2.2 HAL_GPIO_WritePin

控制GPIO口输出电平

1
void HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)

  • 第一个入口参数同样是GPIOx，就是对应的GPIO寄存器组的基地址，同上

  • 第二个入口参数是GPIO_Pin，是该GPIO组中具体的Pin，可选GPIO_PIN_0到GPIO_PIN_15

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    //define in stm32f1xx_hal_gpio.h
    #define GPIO_PIN_0                 ((uint16_t)0x0001)  /* Pin 0 selected    */
    #define GPIO_PIN_1                 ((uint16_t)0x0002)  /* Pin 1 selected    */
    #define GPIO_PIN_2                 ((uint16_t)0x0004)  /* Pin 2 selected    */
    #define GPIO_PIN_3                 ((uint16_t)0x0008)  /* Pin 3 selected    */
    #define GPIO_PIN_4                 ((uint16_t)0x0010)  /* Pin 4 selected    */
    #define GPIO_PIN_5                 ((uint16_t)0x0020)  /* Pin 5 selected    */
    #define GPIO_PIN_6                 ((uint16_t)0x0040)  /* Pin 6 selected    */
    #define GPIO_PIN_7                 ((uint16_t)0x0080)  /* Pin 7 selected    */
    #define GPIO_PIN_8                 ((uint16_t)0x0100)  /* Pin 8 selected    */
    #define GPIO_PIN_9                 ((uint16_t)0x0200)  /* Pin 9 selected    */
    #define GPIO_PIN_10                ((uint16_t)0x0400)  /* Pin 10 selected   */
    #define GPIO_PIN_11                ((uint16_t)0x0800)  /* Pin 11 selected   */
    #define GPIO_PIN_12                ((uint16_t)0x1000)  /* Pin 12 selected   */
    #define GPIO_PIN_13                ((uint16_t)0x2000)  /* Pin 13 selected   */
    #define GPIO_PIN_14                ((uint16_t)0x4000)  /* Pin 14 selected   */
    #define GPIO_PIN_15                ((uint16_t)0x8000)  /* Pin 15 selected   */
    #define GPIO_PIN_All               ((uint16_t)0xFFFF)  /* All pins selected */

  • 第三个入口参数PinState是要输出的电平状态，0为低电平，1为高电平

    1
    2
    3
    4
    5
    6
    //define in stm32f1xx_hal_gpio.h
    typedef enum
    {
      GPIO_PIN_RESET = 0u,
      GPIO_PIN_SET
    } GPIO_PinState;

6.2.3 HAL_GPIO_ReadPin

从GPIO中读取IO口电平状态

1
GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
  • 第一个入口参数同样是GPIOx，就是对应的GPIO寄存器组的基地址，同上
  • 第二个入口参数是GPIO_Pin，是该GPIO组中具体的Pin，同上
  • 返回值是枚举类型GPIO_PinState，代表IO口的电平状态，0为低电平，1为高电平，同上

6.2.4 HAL_GPIO_TogglePin

用于设置引脚的电平翻转，调用此函数后，对应的GPIO引脚电平会发生翻转

1
void HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin);
  • 第一个入口参数同样是GPIOx，同上
  • 第二个入口参数是GPIO_Pin，是GPIO组中具体的引脚号，同上
